El systemet: 1 - Status

El systemet funkar som det är. Men säkerheten kan förbrättras. Så här ser det ut.

Batterier

Det finns 1 startbatteri och 2 förbrukningsbatterier under SB kojen:

• 1x TUDOR Nautica 12V 80Ah 12V
• 2x ER350 EXIDE Dual. Marine&Multifit. ER350 350Wh 80Ah 510A(EN) 12V

Så här ser det ut under madrassen:
En annan vy, från skrovets sidan:


Det första som man inser när man tittar nogrannare på batterierna är att dom 2 förbrukningsbatterier inte ligger i samma stuv. Kablarna (speciellt kopplingarna) är så där... Jag gillar inte heller att papper varmluftslang passerar förbi batteriernas stuv.

Strömbrytare

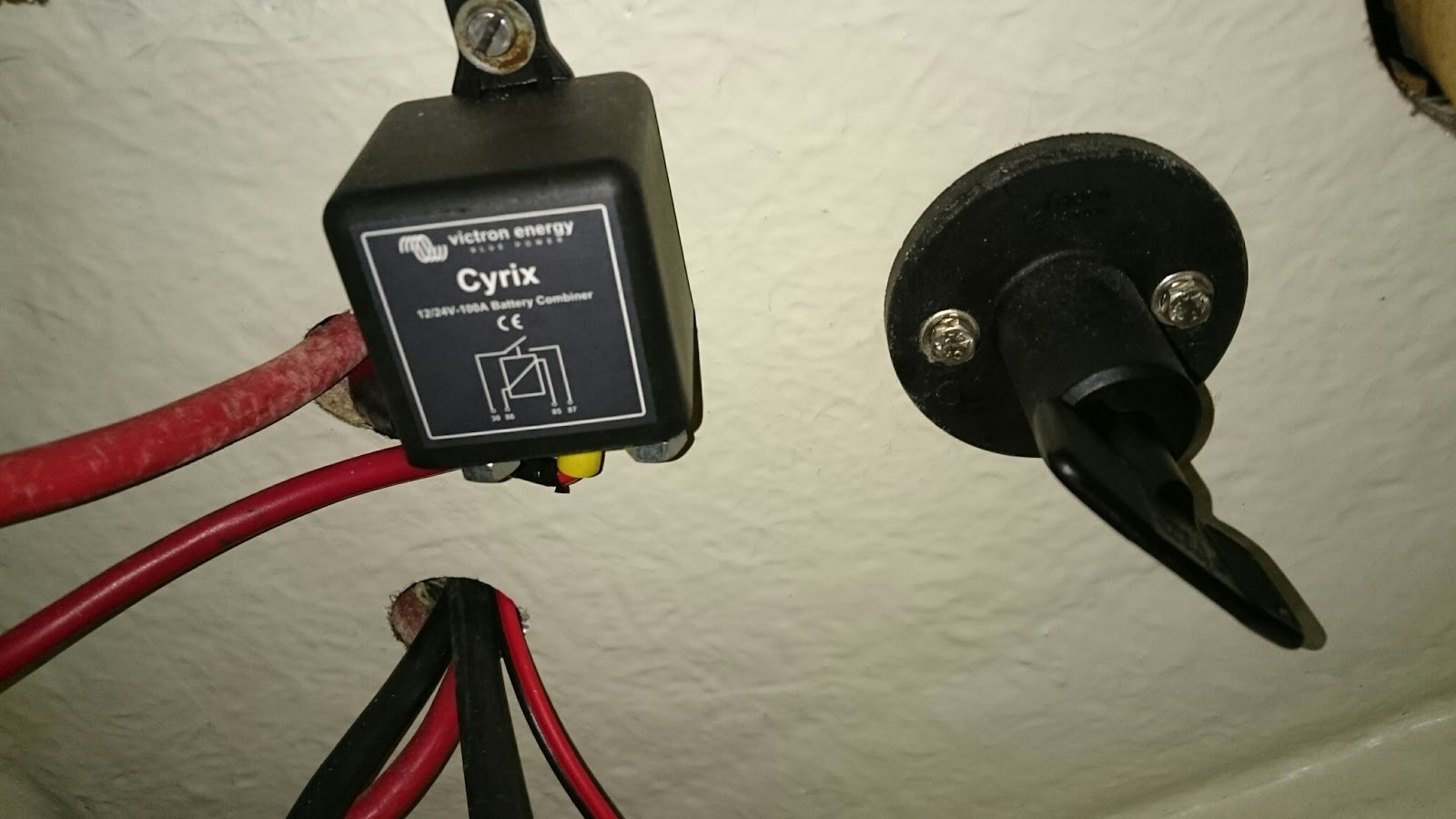

Det finns en Cyrix skiljerelä och huvudströmbrytare.

• Skiljerelä verkar bra, men kablar och kontakter kan förbättras.
• Huvudströmbrytare är inte av den bästa kvalitet och den är bara till startbatteriet, inte till förbrukningsbatterier.

Jag skulle vilja ha 2 strömbrytare av bättre kvalitet och i bättre position (just nu sitter den under SB kojen), men framför allt behövs det strömsäkringar, polplintar & bättre kablar.

Landström

Landström verkar ok. Det finns 3-pol kabeluttag i förensstuv som kopplas till huvudsäkringlåda, som ligger under sjökortslådan.



Och därifrån kopplas en dubbel el-uttag i hörnan vid sjökortslådan. Brevid finns en 12v biluttag som inte funkar. I fronten finns också värmaren, kylen och elpanels kontroller.

Brevid huvudsäkringslådan finns en 3-stegs batteriladdare.

• Landströmscentral: FV Electro AB Elcentral till båt (köpte i Hjertmans någongång). Landströmcentral  för 230 V, 50 Hz, 10-16 Amp. Uppfyller Sjöfartsverkets krav.
• 1 st jordfelsbrytare 30 mA, 2-pol
• 1 st automatsäkring 10A trög, 2-pol
• 1 st inbygg uttag, petsäkert, IP-44,
• 2 st ansluningsingångar, självtätande, IP-67
• 2 st plit för utgående kablar till ytre förbrukare.
• Batteriladdare: Mascot 3-step charger. Type 9740. 12V 10A.
• Tech Spec
• Doc
• Drawing

Den funkar bra men för att koppla batteriladdare till förbrukningsbatterierna använder man krokodilklämmor !!! Kanske inte så stabilt/säkert i en båt...

Elpanelen

Elpanelen är "old style". Inget fel, den kan stanna lite till. Men den har bara 5 st. strömbytrare. Något att fundera på.

Så här ser det ut från BB sittbrunnsstuven. Rent kablage kaos. Något mer att fixa.
